Placement des ventilateurs PC : flux d'air, pression et erreurs à éviter (guide 2026)

En 2026, on trouve des ventilateurs RGB à tous les prix — et pourtant beaucoup de configs throttlent encore parce que l’air ne circule pas. Le placement (où, dans quel sens, avec quelle pression) change plus les températures que d’ajouter un sixième fan « pour faire joli ».

Ce guide DropReference est un mode d’emploi pratique : checklists, schémas de flux, configs 2/3/N fans, pression +/−, filtres, hotspots GPU/CPU et AIO. Angle volontairement installatoire — pas une retranscription de vidéos YouTube (Gamers Nexus, Linus Tech Tips, Hardware Unboxed, JayzTwoCents, Paul’s Hardware…), même si leurs thèmes (pression, dust, radiateurs) ont inspiré la structure.

• Objectif n°1 : un chemin d’air clair (admission → composants → extraction)
• Objectif n°2 : légère pression positive pour gérer la poussière
• Objectif n°3 : ne pas casser le flux de la carte graphique

Clique pour agrandir

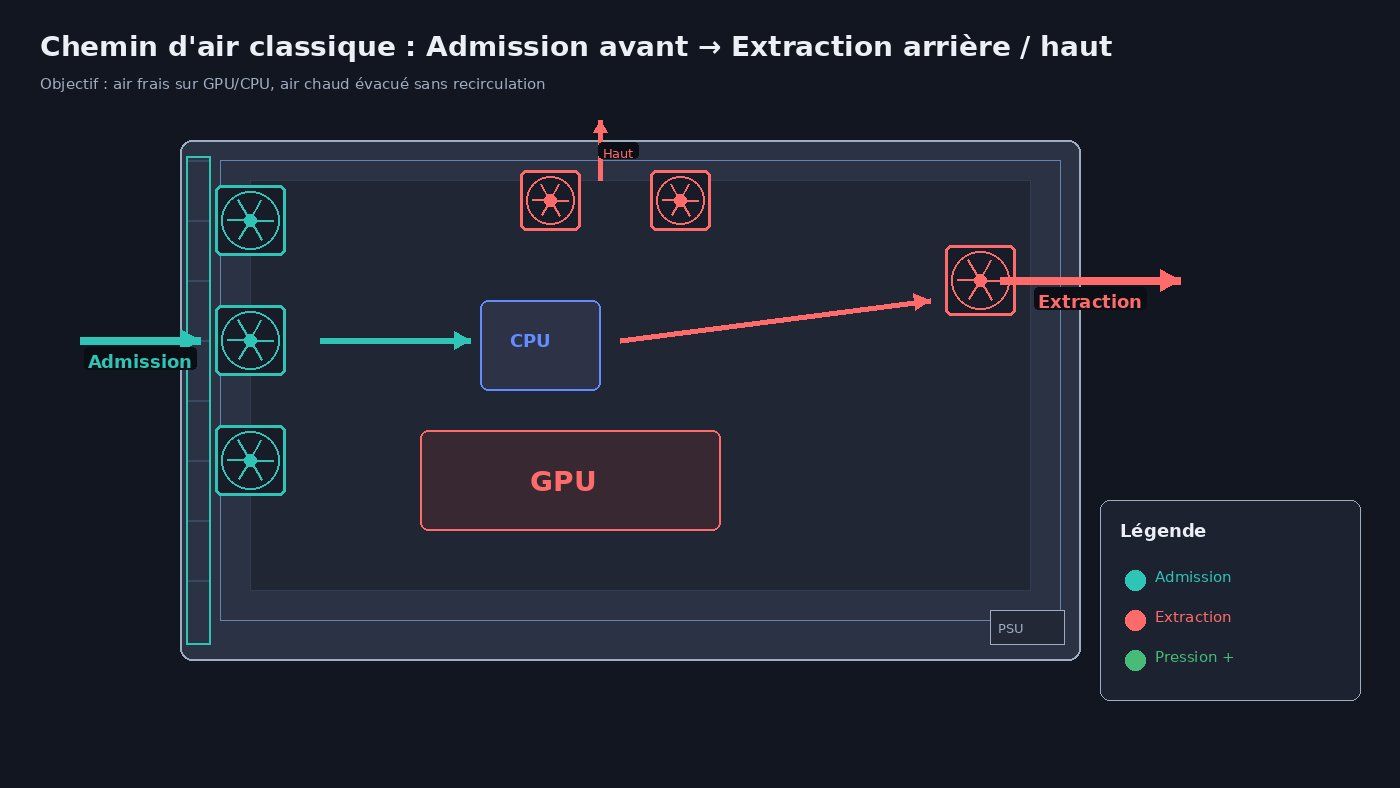

Dans un tour ATX classique, l’air frais entre devant (et éventuellement en bas), traverse le GPU puis le ventirad / bloc CPU, et sort à l’arrière et/ou en haut. La chaleur monte : le haut du boîtier est un exhaust naturel.

• Admission (intake) : pousse l’air frais vers l’intérieur — idéalement filtrée.
• Extraction (exhaust) : évacue l’air chaud — arrière quasi obligatoire, haut en complément.
• Chemin : évite les short-circuits (air frais qui sort trop tôt par le top avant).

Règle DropReference : front / bottom = admission ; rear / top = extraction. Les side fans dépendent du boîtier (aquarium, dual-chamber) — suivez le manuel, mais gardez un sens unique.

Clique pour agrandir

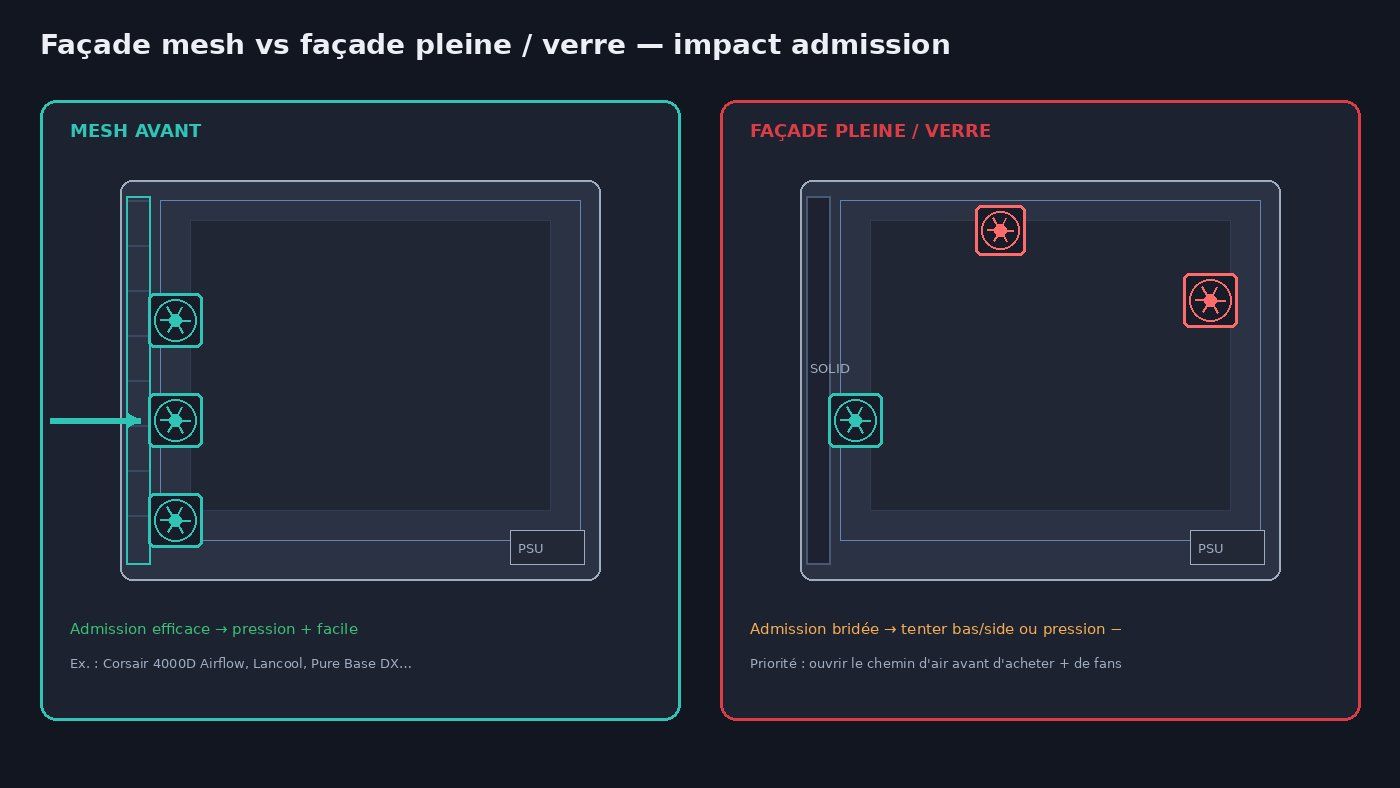

Un boîtier mesh front (type 4000D Airflow, Lancool, Pure Base DX…) laisse entrer beaucoup d’air : la pression positive est facile à obtenir. Une façade pleine / verre bride l’admission : les fans front « aspirent dans le vide » et le boîtier tire l’air par les fentes.

Avant d’acheter trois fans de plus : vérifie si ta façade laisse vraiment passer l’air. Les tests case de Gamers Nexus (banques de thermals) et les guides airflow de Hardware Unboxed / Paul’s Hardware insistent tous sur le même point — la restriction de panneau bat souvent le marketing « 10 slots fans ».

Clique pour agrandir

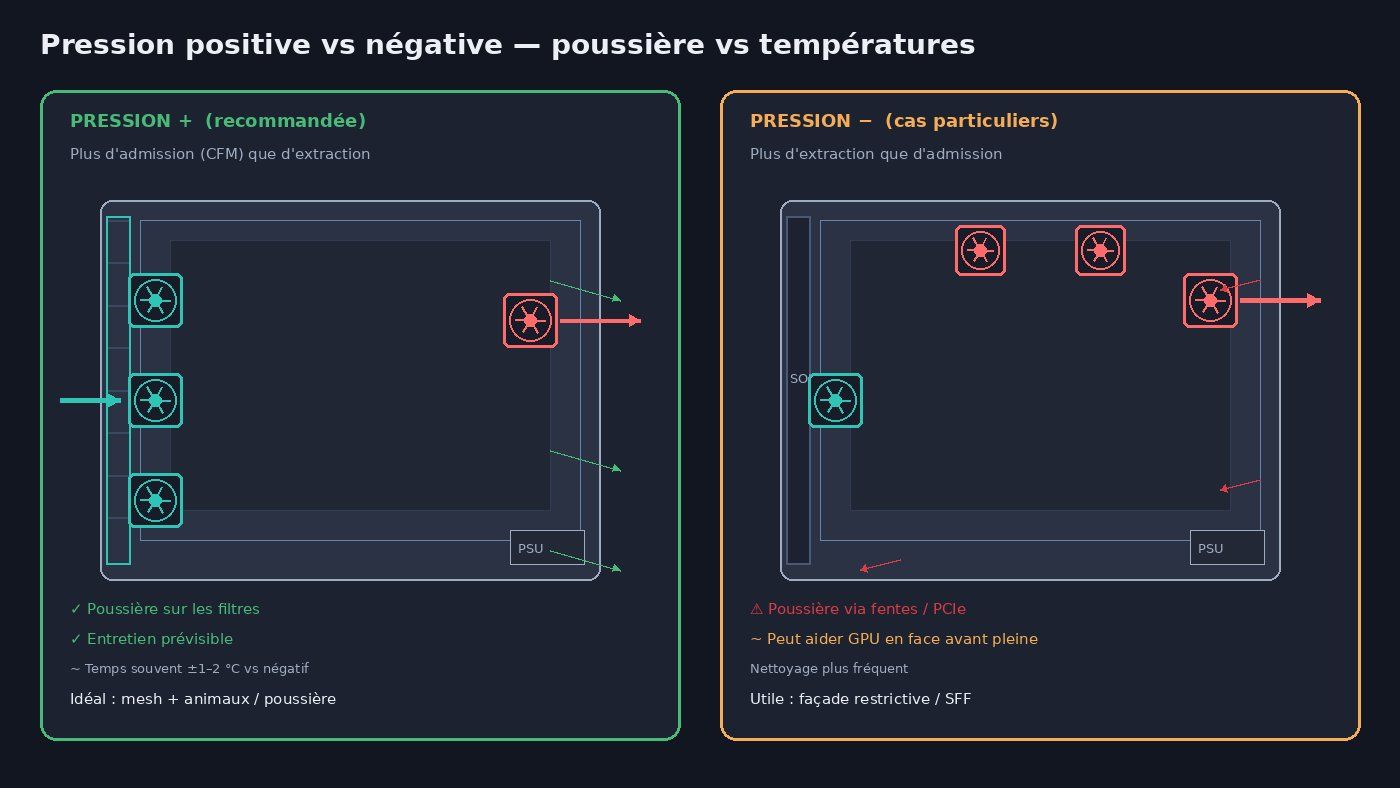

La « pression » d’un boîtier n’est pas un manomètre étanche : c’est le bilan CFM admission vs extraction (nombre × taille × RPM × restriction filtres/radiateurs). En pratique :

• Pression + : plus d’air entre qu’il n’en sort → l’excès sort par les fentes → la poussière reste surtout sur les filtres.
• Pression − : plus d’extraction → le boîtier aspire aussi par PCIe, passages câbles, IO → poussière partout.
• Neutre : bilan proche — flux prévisible, poussière intermédiaire.

Les écarts de température entre + et − sont souvent de l’ordre de 1–2 °C sur des builds classiques (ordres de grandeur repris dans la presse hardware, pas une promesse universelle). Le vrai delta sur 12 mois, c’est la poussière : un test longue durée Linus Tech Tips (« 1 year air pressure ») rappelle surtout que les filtres sur chaque intake comptent autant que le signe +/−.

Choix DropReference 2026 : légère pression positive par défaut (animaux, sol, chambre poussiéreuse). Passe en négatif léger seulement si façade très restrictive / SFF et que les temps GPU le justifient — en acceptant un nettoyage plus fréquent.

Clique pour agrandir

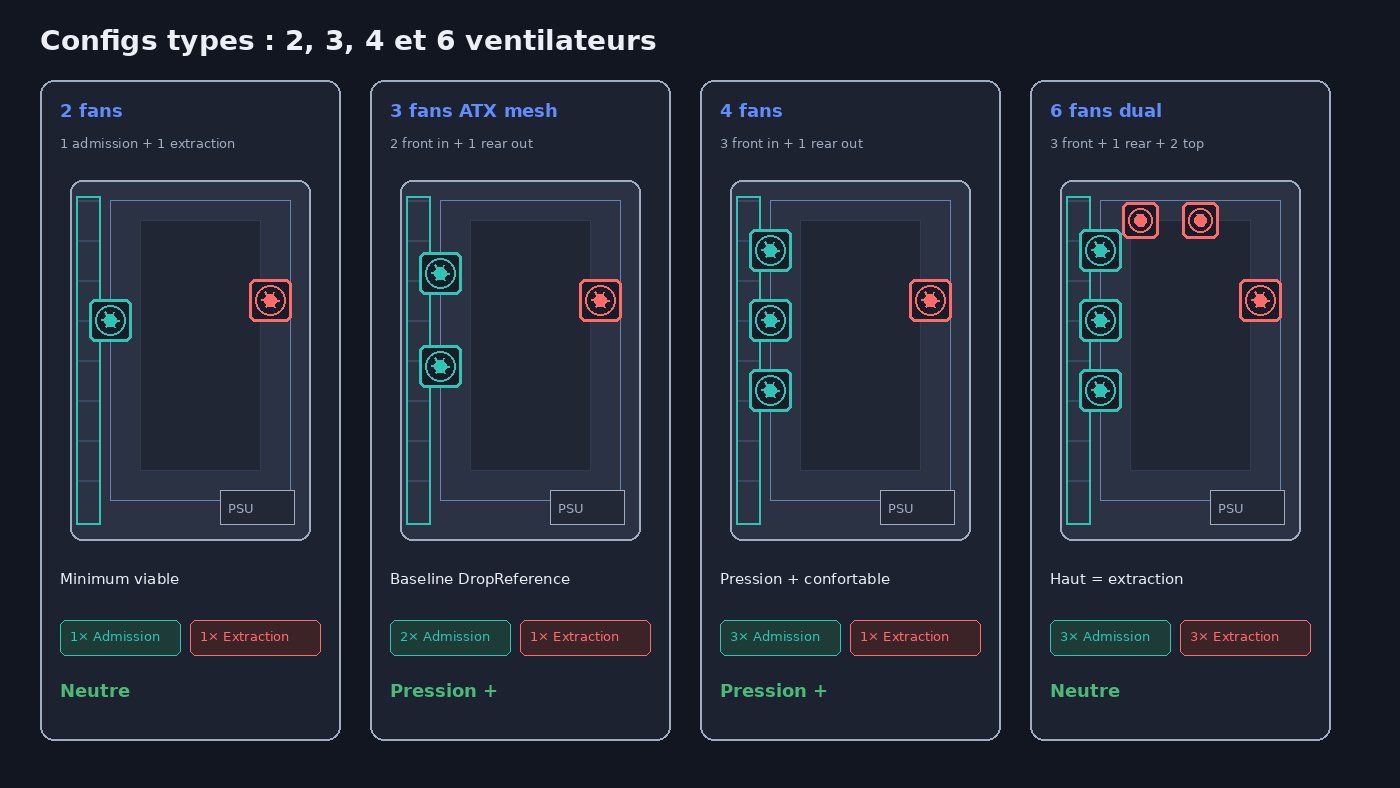

Plus de fans ≠ meilleur cooling. Au-delà d’un chemin d’air correct, les gains diminuent vite (loi des rendements décroissants — thème récurrent chez Tom’s Hardware / LTT). Vise d’abord la bonne géométrie.

• 2 fans — 1 front admission + 1 rear extraction : minimum viable, souvent neutre.
• 3 fans ATX mesh — 2 front in + 1 rear out : baseline DropReference pression +.
• 4 fans — 3 front in + 1 rear out : pression + confortable sur mid-tower.
• 6 fans — 3 front in + 1 rear + 2 top out : haut en extraction ; surveille le short-circuit top avant.
• ITX / compact — priorise le chemin vers le GPU ; 1–2 intakes filtrés + 1 exhaust ciblé valent mieux que 5 fans en conflit.
• Dual-tower / aquarium — suis le manuel (souvent bottom intake GPU) ; n’inverse pas le flux « pour le look ».

Clique pour agrandir

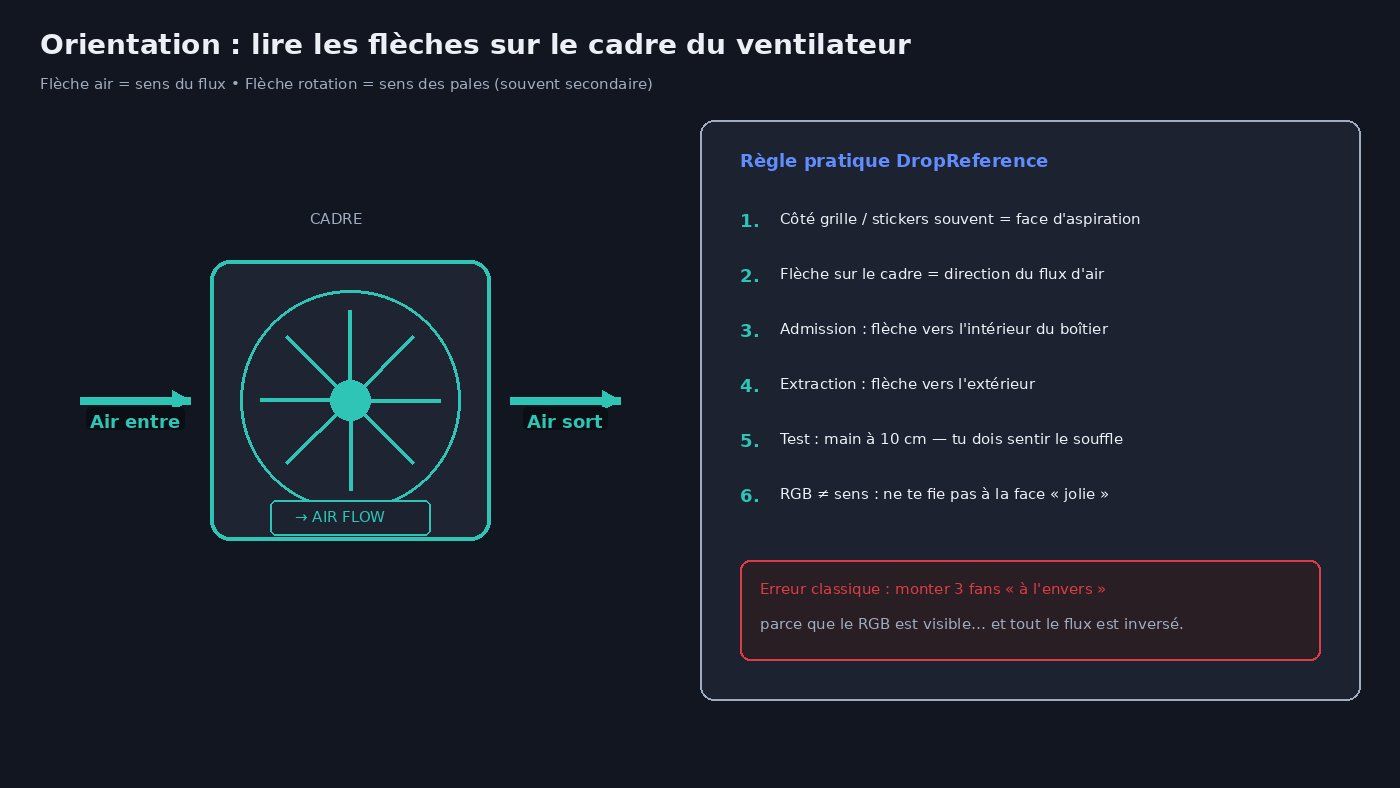

Chaque ventilateur a (presque toujours) une flèche de flux d’air moulée sur le cadre. C’est elle qui compte — pas la face RGB.

1. Repère la flèche « air flow » sur le cadre.
2. Admission : la flèche pointe vers l’intérieur du boîtier.
3. Extraction : la flèche pointe vers l’extérieur.
4. Astuce : le côté grille / stickers est souvent la face d’aspiration — vérifie quand même.
5. Test main à ~10 cm : tu dois sentir le souffle dans le sens prévu.

Erreur classique : monter trois fans « jolie face vers le verre » et se retrouver avec tout le flux inversé. Le boîtier devient un chaos de recirculation — et le RGB ne refroidit rien.

Clique pour agrandir

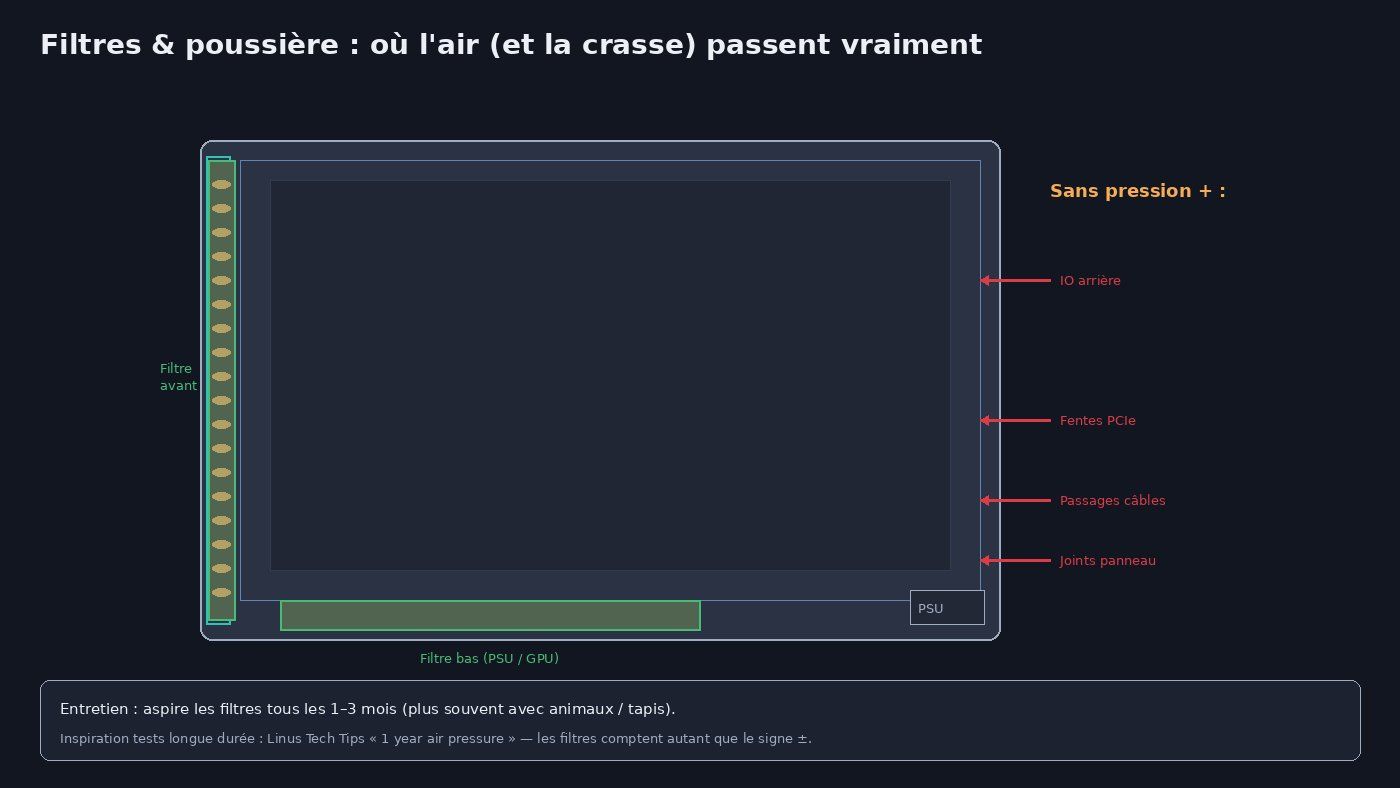

La pression positive ne marche que si chaque admission est filtrée. Un seul intake sans filtre ruine l’idée : l’air (et la poussière) préfère le chemin libre.

• Aspire / lave les filtres tous les 1–3 mois (plus souvent avec animaux ou tapis).
• Ne pose jamais le PC sur une moquette qui bouche le bas.
• Un filtre colmaté = intake fantôme → tu bascules en pression − sans le vouloir.
• Bottom intakes GPU : laisse de l’espace sous le boîtier (pieds / stand).

Sur le long terme, la poussière sur les ailettes GPU/CPU coûte bien plus que 1 °C de « mauvaise » pression. C’est le vrai message des expériences « one year dust » côté YouTube hardware.

Clique pour agrandir

Les GPU modernes (surtout open-shroud / flow-through) rejettent beaucoup de chaleur dans le boîtier. Ton job : leur donner de l’air frais et évacuer ce rejet, pas le recycler.

• Évite les exhaust top trop « avant » qui short-circuitent l’air frais avant le GPU.
• Bottom intake (si le case le permet) nourrit directement la carte.
• Ventirad dual-tower : oriente les fans dans le sens du flux case (front → rear).
• Ne place pas un fan qui souffle contre l’exhaust GPU.
• Câbles devant le GPU = mur thermique — range derrière le plateau.

Si tu joues surtout (GPU = hotspot n°1), privilégie un chemin qui protège l’admission GPU même si le CPU perd 2–3 °C. L’inverse vaut pour du rendu CPU 100 % prolongé.

Clique pour agrandir

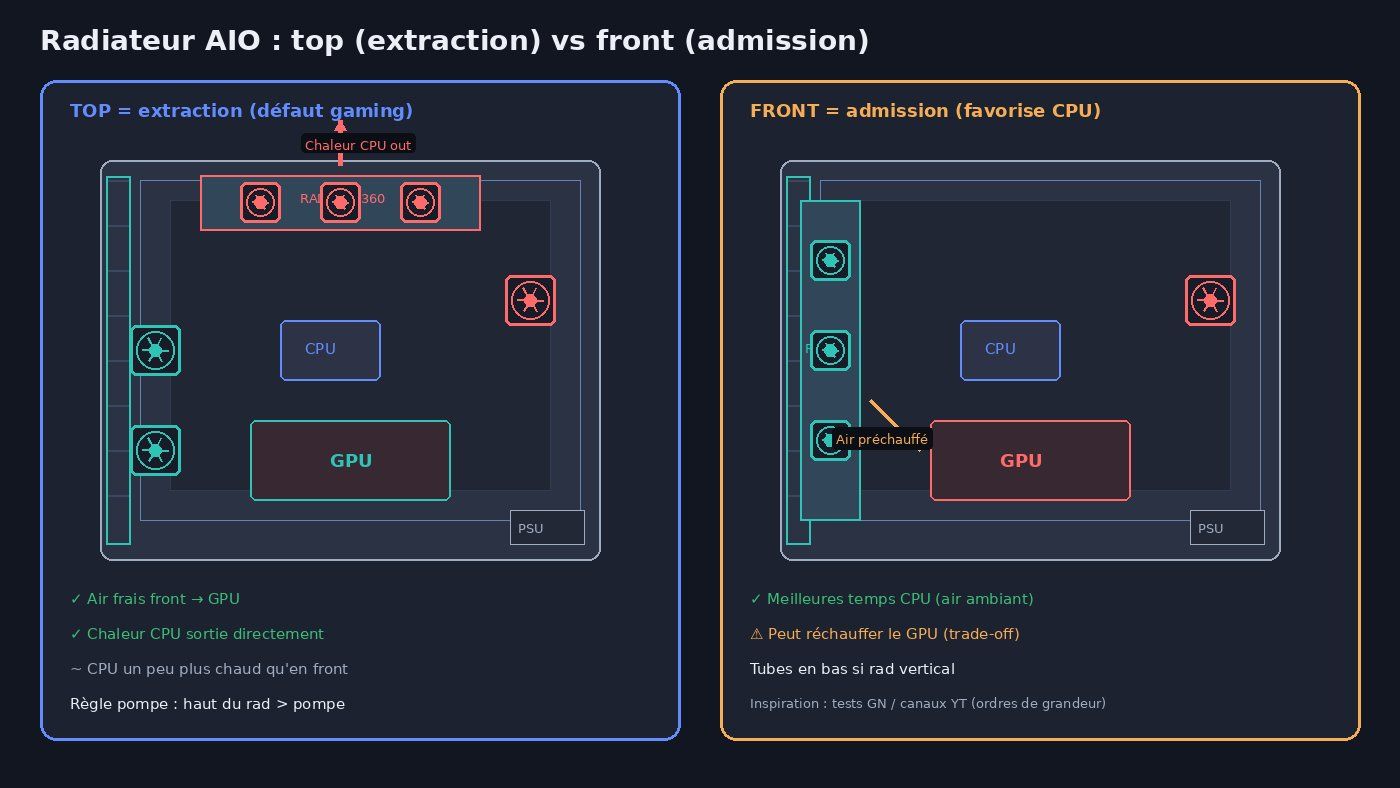

Deux placements dominent — le « meilleur » dépend de ta charge :

• Top en extraction — défaut gaming : la chaleur CPU sort du boîtier, l’air frais front reste pour le GPU.
• Front en admission — souvent meilleur pour le CPU (air ambiant sur le rad) mais préchauffe l’air qui nourrit le GPU.

Des tests type Gamers Nexus (ex. configs rad 240 front vs top) montrent un échange typique de quelques °C : le front peut favoriser le CPU, le top rééquilibre souvent le GPU. Retiens l’ordre de grandeur, pas un chiffre magique pour ton boîtier.

Règle pompe (non négociable) : le point le plus haut du radiateur doit rester au-dessus de la pompe. Rad vertical : tubes en bas. Jamais de rad en bas du boîtier. Pour le choix produit AIO, vois aussi nos guides watercooling / comparatif AIO liés en bas d’article.

Fans sur radiateur : privilégie la pression statique (fins denses). Fans case mesh ouverts : le débit (CFM) compte davantage. Les all-rounders modernes (ex. lignes A-series Noctua) couvrent souvent les deux — lis la fiche, pas le RGB.

Avant de refermer le panneau :

1. Façade mesh ou admissions alternatives ouvertes ?
2. Front/bottom = admission, rear/top = extraction ?
3. Flèches du cadre dans le bon sens (test main) ?
4. Filtres présents sur chaque intake ?
5. Bilan CFM / courbes : admission ≥ extraction (pression + légère) ?
6. Câbles hors du chemin GPU ?
7. AIO : haut du rad > pompe ; tubes OK ?
8. Stress 10 min CPU+GPU : temps et bruit acceptables ?

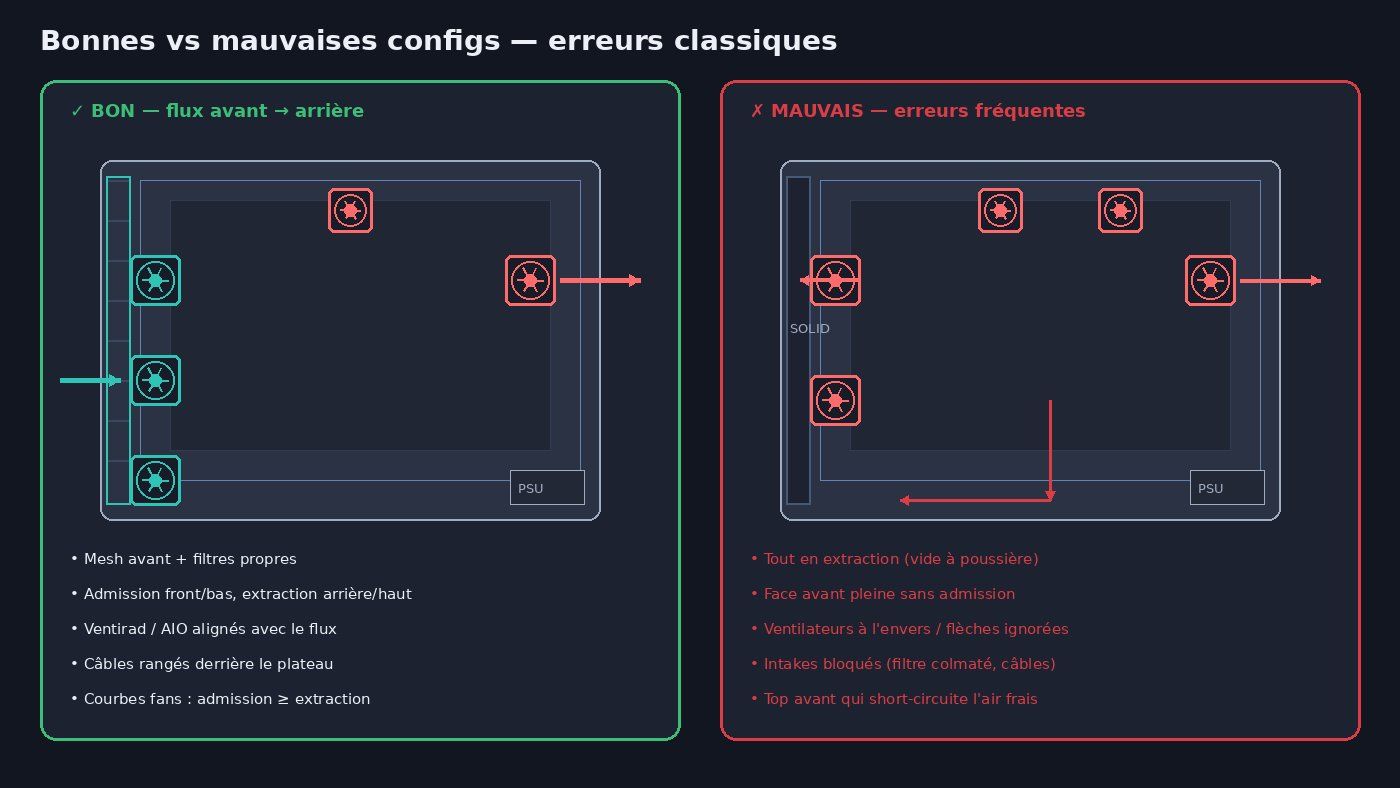

Erreurs à éviter :

• Tout en extraction (« plus ça tire, mieux c’est ») — poussière garantie.
• Fans inversés pour le RGB.
• Intakes bloqués (filtre noir de crasse, boîtier sur moquette).
• Top avant qui vole l’air frais avant le GPU.
• Acheter 6 fans médiocres au lieu de 3 bons bien placés.
• Ignorer la restriction façade / radiateur dans le calcul de pression.

Combien de ventilateurs minimum ?

Sur un mid-tower mesh : 2 (1 in + 1 out) fonctionne ; 3 (2 in + 1 out) est le sweet spot silence/temps pour la plupart des builds gaming 2026.

Faut-il toujours la pression positive ?

Par défaut oui, pour la poussière. Négatif léger seulement si mesures GPU + façade restrictive le justifient.

140 mm ou 120 mm ?

À RPM égaux, le 140 mm débite souvent plus avec moins de bruit. Prends ce que le boîtier accepte réellement (et les filtres assortis).

PWM et courbes : par où commencer ?

Courbe douce sous 50–60 °C GPU/CPU, montée progressive ensuite. Monte un peu plus les intakes que les exhausts pour rester en pression +.

Le RGB chauffe-t-il ?

Négligeable. Le vrai coût du RGB, c’est de monter les fans à l’envers « pour la photo ».

En 2026, un bon airflow reste banal à énoncer et trop rare à exécuter : admission filtrée devant/bas, extraction arrière/haut, légère pression +, radiateur qui ne sacrifie pas le GPU sans raison. Commence par la checklist, valide avec 10 minutes de charge réelle, puis peaufine les courbes.

Pour aller plus loin côté composants : guides boîtier, ventirad et AIO liés ci-dessous. Et si tu optimises déjà l’airflow de façon plus générale, croise avec notre autre guide « optimiser l’airflow 2026 » — celui-ci reste volontairement centré placement / montage / schémas.
